具有遇障自動避讓和自動復位功能的清掃裝置的技術說明

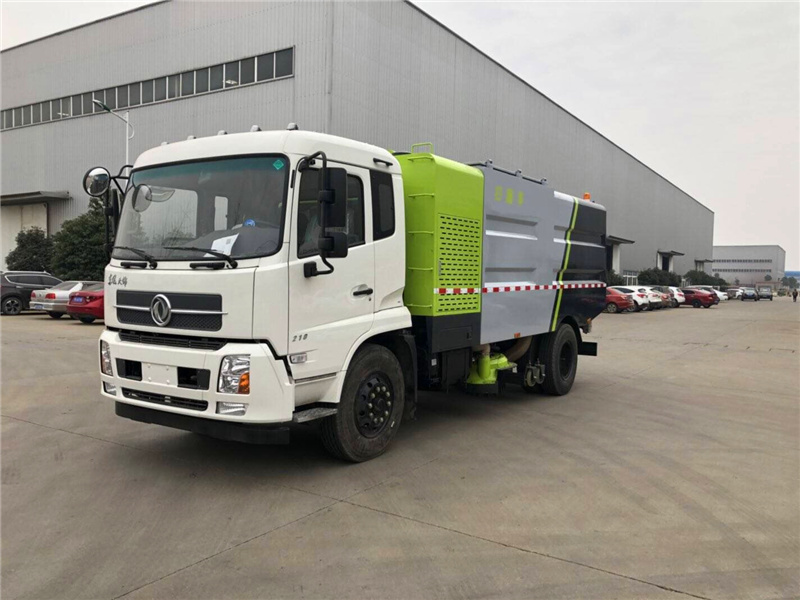

在掃路車的清掃裝置中，至少有一個掃盤伸出車外，清掃路牙。如果該掃盤無遇障自動避讓功能，操作人員在清掃路牙沿時，極易使掃盤與路沿相撞而導致其損壞。因此，必需設計一種具有遇障自動避讓功能，且在通過障礙物后能自動恢復其工作位置的清掃裝置。 我湖北楚勝公司技術人員結合實際情況，研發出一種具有遇障自動避讓和自動復位功能的掃路車清掃裝置。
本新型實用清掃裝置是通過下面技術方案實現的。包括掃盤組件、固定架。其特點是在掃盤組件和固定架之間設避讓機構，通過支座安裝在固定架上，其鉸接點位于掃盤組件的前面。避讓機構由調節桿、連桿和油缸所組成。調節桿和連桿一端均與支座鉸接，另一端與盤形掃刷鉸接。油缸一端柔性鉸接在固定架上，另一端與連桿相連。在固定架和連桿之間還設有一拉簧；在掃盤掃刷剛性邊緣外緣還裝有防護欄。本實用新型結構簡單，操作起來非常方便，遇到障礙時能自動避讓，保護功能可靠。
